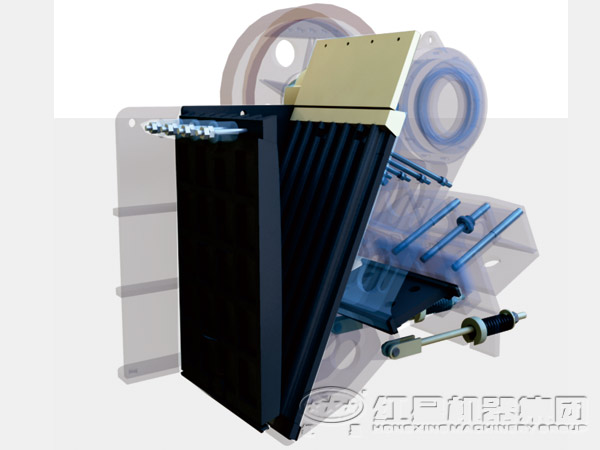

復雜擺動式顎式破碎機懸掛軸與偏心軸合一，動顎與連桿合一，肘板只有一塊。復擺式破碎機顎式破碎機結構簡單重量小，但動顎運動復雜。破碎機工作時，動顎在肘板的制約下，相對于固定顎板，既做擺動又做旋轉運動，物料在破碎腔中除受到擠壓、劈裂和彎曲作用外，還有磨剝作用。復擺式破碎機因只有一根偏心軸，動顎重量和破碎力幾種在一跟軸上，主軸受力惡化，故復擺顎式破碎機一般制成中、小型設備。隨著耐沖擊的大型滾動軸承的出現，復雜擺動型顎式破碎機正向大型化發展。

由于結構上的差異，兩種顎式破碎機動顎的運動特征不同，導致破碎性能一系列差異。復擺型動顎的運動特征不同，導致破碎性能有一系列差異。復擺型動顎上不水平行程大，適合上不壓碎大塊的要求。同時它的垂直方向行程也大，對物料又磨剝作用，且有利于排除物料，因此，復擺型顎式破碎機的產品粒度細，破碎比大，可達10.但襯板磨碎驗證。復擺式破碎機的動顎是上下交替進行碎礦和排礦，空形成少。因此，相同規格時，復擺式破碎機的處理能力比簡擺式破碎機大20%～30%。

顎式破碎機的保險裝置常常是后肘板或肘板，機械設計時人為的使肘板斷面減小，或在肘板上開有小孔，以降低其強度。如遇非破碎物質進入破碎腔時，肘板折斷，保證了其他重要部件不收損壞，這種方法有時并不十分可靠，后來出現的液壓缸保險則比較理想。

液壓顎式破碎機的構造與普通顎式破碎機基本相同，區別再約以液壓缸做為保險裝置和排料口調節裝置。

顎式破碎機的規格以給料口寬度B和長度L來表示，即B×L。一般給料口寬度大于600mm者為大型；300～600mm者為中性，小于300mm者為小型。
